Parametri del prodotto motore pneumatico con riduzione ad ingranaggi elicoidali AMP7-C:
Intervallo del rapporto di riduzione: 3-30, potenza: 1,1 kW, potenza: 1,5 HP, coppia: 75,5-730,5 N.m, velocità libera: 120-12 giri/min, consumo d'aria: 0,9 m³/min, peso: 34,1-48 kg (diversi rapporti di riduzione, pesi diversi), metodi di installazione opzionali: verticale, orizzontale, valvola di controllo manuale opzionale, freno, controller.
Caratteristiche standard:
Utilizzando l'aria compressa come fonte di alimentazione per la sicurezza e la protezione contro le esplosioni, il prodotto ha un certificato antideflagrante e soddisfa gli standard di sicurezza nazionali. Il riduttore elicoidale utilizza la valvola di controllo per commutare l'avvio, la regolazione e l'arresto e può invertire istantaneamente la direzione. Il motore ha un design complessivamente chiuso e può essere utilizzato in ambienti polverosi, umidi e difficili. È ampiamente utilizzato nell'industria chimica, nei semiconduttori, nei cristalli, nei prodotti petrolchimici, nella tecnologia biochimica, nelle fabbriche di vernici, nei macchinari automatizzati e in altri settori.
Ambiente di lavoro:
Fluido: aria compressa
Utilizzando pressione: 5Kg/cm 2 (70psi)
Pressione massima di esercizio: 6Kg/cm 2 (85psi)
Temperatura ambiente: -10°C~ 70°C (può essere utilizzato solo in uno stato senza congelamento)
Olio lubrificante: IS0VG32 o simile. (È necessario aggiungere olio con nebbia d'olio, 2~3 gocce al minuto).
Uso continuo: sì (non può funzionare continuamente senza carico).
Velocità consigliata: (0,3~1) x velocità di uscita massima.
Parametri dettagliati
Disegno Delle Dimensioni di installazione e taBella delle dimensioni

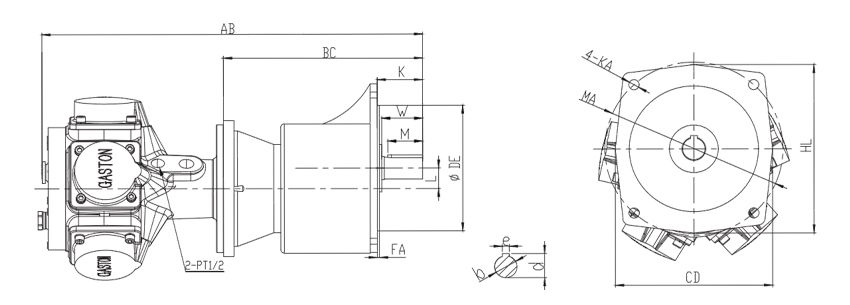

Installazione verticale
Modellololo | Riduzione rapporto | AB | A.C | DE | FA | GG | CD | Hl | MA | KA | l | K | W | M | Assiale partee finale | ||
B | d | e | |||||||||||||||
AMP7 | 3-25 | 516.5 | 250 | 170 | 3 | 265 | 195 | 205 | 220 | 12 | 23 | 58 | 45 | 40 | Φ28h6 | 31.1 | 7 |
20,3" | 9,84" | 6,69" | 0,12" | 10,4" | 7,68" | 8,07" | 8,66" | 0,47" | 0,91" | 2,56" | 1,77" | 1,57" | 1,1" | 1,22" | 0,27" | ||
30-120 | 551.5 | 285 | 185 | 3 | 265 | 225 | 248 | 255 | 15 | 30 | 65 | 55 | 50 | Φ32h6 | 35.5 | 10 | |
21,7" | 11,22" | 7,28" | 0,12" | 10,4" | 8,85" | 9,76" | 10" | 059" | 1,18" | 2,56" | 2,17" | 1,97" | 1,26" | 1,4" | 0,39" |

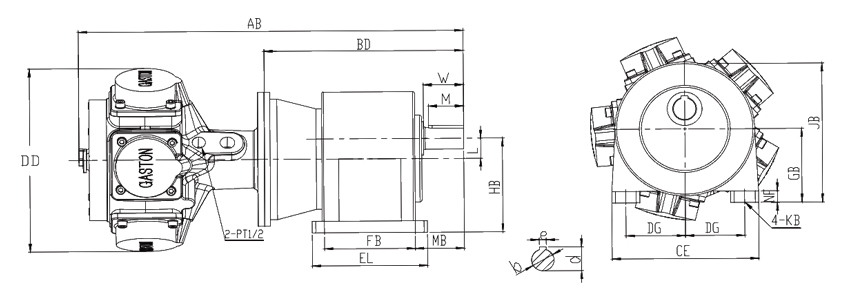

Installazione orizzontale
Model | Riduzione rapporto | AB | BD | FB | EL | MB | HB | L | DG | CE | GB | JB | KB | NF | W | M | Assiale end part | ||
b | d | e | |||||||||||||||||
AMP7 | 3-25 | 516.5 | 250 | 90 | 120 | 68 | 116 | 23 | 70 | 178 | 93 | 178 | 11 | 17 | 45 | 40 | Φ28h6 | 31.1 | 7 |
20,3" | 9,84" | 3,54" | 4,72" | 2,68" | 4,57" | 0,91" | 2,76" | 7,0" | 3,66" | 7,0" | 0,43" | 0,67" | 1,77" | 1,57" | 1,1" | 1,22" | 0,27" | ||
30-120 | 551.5 | 285 | 130 | 165 | 70 | 140 | 30 | 85 | 210 | 110 | 212 | 13 | 23 | 55 | 50 | Φ32h6 | 35.5 | 10 | |
21,7" | 1,22" | 5,12" | 6,5" | 2,76" | 5,51" | 1,18" | 3,35" | 8,27" | 4,33" | 8,35" | 0,51" | 0,91" | 2,17" | 1,97" | 1,26" | 1,4" | 0,39" |
Scheda Tecnica
Prodotto Model | Energia | Valutato velocità | Coppia | Fermare Coppia | Aria consumo | Peso | ||||
chilowatt) | (HP) | (giri/min) | (Nm) | (Ift. bt) | (Nm) | (sinistra bt) | (M 3 /min) | (CFM) | (KG) | |
AMP7-L/FG31.1 | 1.5 | 120 | 75.5 | 55.7 | 158.5 | 117 | 0.9 | 31.8 | 33.9 | 34.1 |
AMP7-L/FG51.1 | 1.5 | 72 | 128.6 | 94.9 | 272.6 | 201.2 | 33.9 | 34.1 | ||
AMP7-L/FG1 01 .1 | 1.5 | 36 | 254.5 | 187.8 | 542.3 | 400.2 | 33.9 | 34.1 | ||
AMP7-L/FG151.1 | 1.5 | 24 | 382.2 | 282.1 | 810.6 | 598.2 | 47.2 | 48 | ||
AMP7-L/FG201.1 | 1.5 | 18 | 502 | 370.5 | 1069.3 | 789.1 | 47.2 | 48 | ||
AMP7-L/FG301.1 | 1.5 | 12 | 730.5 | 539.1 | 1570.5 | 1159 | 47.2 | 48 |
