Parametri del prodotto AMP1:
Potenza: 0,08 kW, potenza: 0,11 HP, coppia: 0,64 Nm, velocità libera: 1200 giri/min, consumo di gas: 200 l/min, peso: 1,4-2,3 kg (diversi metodi di installazione, pesi diversi), sono disponibili quattro metodi di installazione: base, verticale, orizzontale, flangia, valvola di controllo manuale opzionale, freno, riduttore, controller.
Caratteristiche standard:
Utilizzando l'aria compressa come fonte di alimentazione per la sicurezza e la protezione contro le esplosioni, il prodotto ha un certificato antideflagrante e soddisfa gli standard di sicurezza nazionali. Coppia elevata, basso consumo di gas, non brucia a causa di sovraccarico, regolazione continua della velocità, avvio, regolazione, arresto tramite commutazione della valvola di controllo, può invertire istantaneamente la direzione. Il motore è progettato per essere chiuso nel suo insieme e può essere utilizzato in ambienti polverosi, umidi e difficili. Ampiamente utilizzato nell'industria chimica, nei semiconduttori, nei cristalli, nei prodotti petrolchimici, nella tecnologia biochimica, nelle fabbriche di vernici, nei macchinari automatizzati e in altri settori.
Ambiente di lavoro:
Fluido: aria compressa
Utilizzando pressione: 5Kg/cm 2 (70psi)
Pressione massima di esercizio: 6Kg/cm 2 (85psi)
Temperatura ambiente: -10°C~ 70°C (può essere utilizzato solo in uno stato senza congelamento)
Olio lubrificante: IS0VG32 o simile. (È necessario aggiungere olio con nebbia d'olio, 2~3 gocce al minuto).
Uso continuo: sì (non può funzionare continuamente senza carico).
Velocità consigliata: (0,3~1) x velocità di uscita massima.
Parametri dettagliati
Modello | Rapporto di trasmissione | Massima resa | Coppia di stallo | Peso (chilogrammi) | |||||||||
Energia | Coppia | Velocità nominale | Consumo d'aria | Di base | Verticale | Orizzontale | |||||||
HP | chilowatt | N.m | Ibf. piedi | R.P. Mmin | l/min | CFM | N.m | Ibf. piedi | KG | KG | KG | ||
AMP1 | 0.11 | 0.08 | 0.64 | 0.47 | 1200 | 200 | 7 | 1.1 | 0.81 | 1.4 | 1.8 | 2.3 | |
G1/3 | 1.8 | 1.32 | 400 | 2.9 | 2.1 | " | 6.9 | 7.1 | |||||
G1/5 | 3 | 2.2 | 240 | 4.9 | 3.6 | ||||||||
G1/10 | 6.1 | 4.5 | 120 | 9.8 | 7.2 | ||||||||
G1/15 | 8.8 | 6.5 | 80 | 14.7 | 10.8 | " | 8.4 | 8.2 | |||||
G1/20 | 11.5 | 8.5 | 60 | 19 | 14 |
Vista in pianta schematica:
![]() | ![]() |
AMP1-T (tipo base) | AMP1-F(Verticale) |
![]() | ![]() |

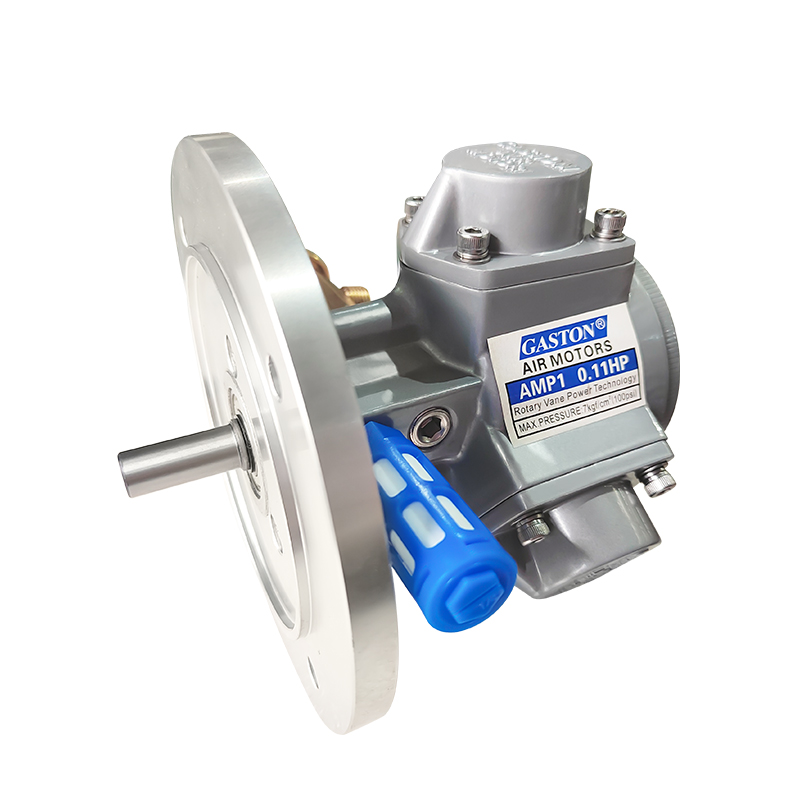

AMP1-L (orizzontale) | AMP1-IEC (tipo flangia) |
Schema di suddivisione del prodotto:
NO. | Nome | Quantità | NO. | Nome | Quantità | NO. | Nome | Quantità |
1 | Alloggiamento | 1 | 12 | Guarnizione del corpo | 2 | 23 | Vite di sfiato | 1 |
2 | Valvola distributrice | 1 | 13 | Guarnizione | 3 | 24 | La copertura del motore | 1 |
3 | Cuscinetto lato trasmissione | 1 | 14 | Individuare la guarnizione | 2 | 25 | Vite dell'albero motore | 1 |
4 | Il fuso | 1 | 15 | Cuscinetto a rulli | 2 | 26 | Tappo tracheale | 1 |
5 | Sigillo di semi | 1 | 16 | Vite a testa cava | 12 | 27 | Tappo | 2 |
6 | Molla per carte coperte | 1 | 17 | Camicia del cilindro | 3 | 28 | Silenziatore | 1 |
7 | Cuscinetto lato trasmissione | 1 | 18 | O-ring | 3 | 29 | Flangia quadrata | 1 |
8 | Anello elastico | 1 | 19 | Testata del cilindro | 3 | 30 | Piatto orizzontale | 1 |
9 | Pistone | 3 | 20 | O-ring | 3 | 31 | Flangia rotonda | 1 |
10 | Biella | 3 | 21 | Rondella elastica | 12 | |||
11 | Perno di arresto | 3 | 22 | O-ring | 1 |
