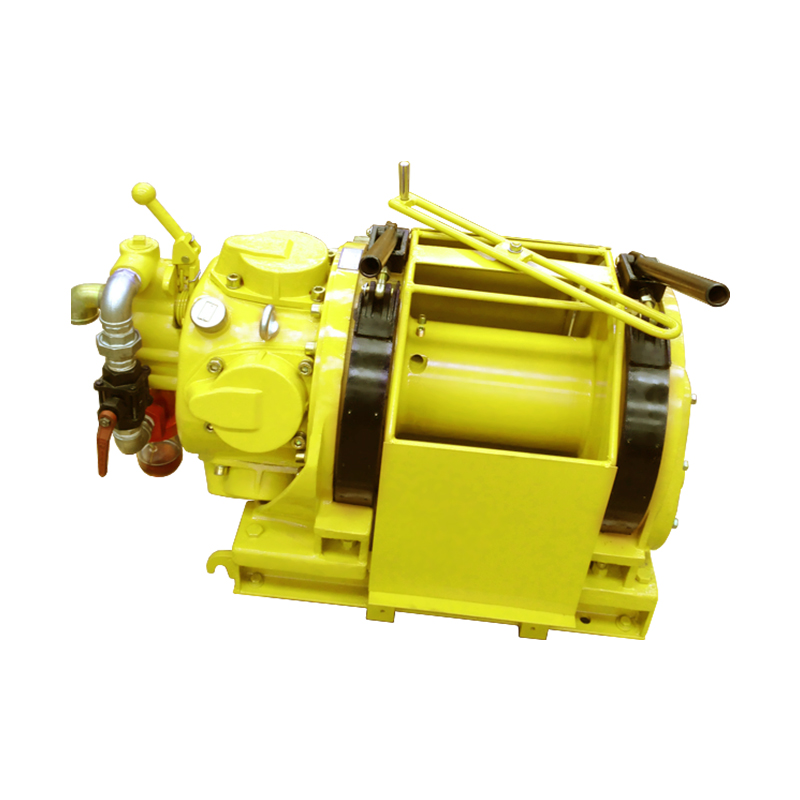

L'argano da miniera a canna singola QJH Gaston è un'attrezzatura robusta e affidabile progettata per l'uso nel settore minerario. Presenta una configurazione a tamburo a canna singola, che semplifica il design e riduce il peso complessivo del verricello. Questo verricello è progettato per fornire prestazioni ed efficienza elevate, con un potente gruppo propulsore che garantisce un funzionamento regolare e costante. La sicurezza è una priorità, con caratteristiche che includono protezione da sovraccarico e meccanismi di arresto di emergenza. L'argano è inoltre progettato per una facile manutenzione, con componenti accessibili per ridurre al minimo i tempi di fermo. La sua durata e affidabilità lo rendono una scelta affidabile per lo spostamento di carichi pesanti in ambienti minerari difficili.
Parametri dettagliati
QJH5 | QJH5D | QJH20 | QJH30 | QJH50 | QJH80 | QJH100 | QJH150 | QJH250 | ||
Pressione dell'aria compressa (Mpa) | 0,6-0,7 | 0,6-0,7 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,9 | 0,7-1 | |
Pressione del primo strato (KN) | 5 | 5 | 20 | 30 | 50 | 80 | 130 | 150 | 250 | |
Velocità nominale (m/min) | 48 | 48 | 24 | 24 | 12 | 5 | 6 | 3.5 | 3 | |
Motore pneumatico | Potenza nominale (chilowatt) | 4 | 4 | 12 | 15 | 17 | 30 | 30 | 30 | 30 |
Numero di cilindri | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
rullo | Diametro (millimetro) | Φ175 | Φ175 | Φ230 | F222 | Φ225 | Φ300 | F506 | F522 | Φ720 |
Larghezza (mm) | 120 | 198 | 335 | 335 | 335 | 620 | 810 | 860 | 860 | |
Diametro dell'orlo (millimetro) | Φ290 | Φ290 | F465 | F465 | F465 | Φ660 | Φ765 | Φ820 | Φ1150 | |
Capacità fune (m) | 120 | 120 | 150 | 150 | 150 | 200 | 350 | 200 | 200 | |
Consumo di gas (l/s) | 125 | 125 | 100 | 220 | 245 | 400 | 400 | 400 | 400 | |
Diametro fune d'acciaio (mm) | 8 | 8 | 14 | 16 | 16 | 24 | 24 | 28 | 38 | |
Dimensioni | Lunghezza (mm) | 725 | 857 | 1190 | 1210 | 1310 | 1760 | 2280 | 2650 | 2700 |
Larghezza (mm) | 342 | 342 | 750 | 770 | 770 | 1009 | 1300 | 1400 | 1500 | |
Altezza (millimetro) | 530 | 440 | 790 | 816 | 1016 | 989 | 1250 | 1260 | 1400 | |
Dimensioni del tubo di ingresso | 1 | 1 | 1 | 11/2 | 11/2 | 13/4 | 13/4 | 13/4 | 13/4 | |
Peso totale (esclusa fune metallica) (kg) | 120 | 130 | 380 | 418 | 420 | 1380 | 1860 | 3900 | 4100 |
