GTH500 Paranco pneumatico industriale Gaston

Il paranco pneumatico industriale GTH500 Gaston è un'attrezzatura di sollevamento di livello industriale appositamente progettata per ambienti operativi ad alto carico e ad alta frequenza. Con le sue prestazioni e affidabilità, il paranco pneumatico GTH500 mostra una straordinaria praticità nell'industria, nel magazzinaggio, nella logistica e in altri campi.
Il paranco pneumatico GTH500 ha una capacità di carico, con una capacità di carico di 500 chilogrammi, in grado di soddisfare le esigenze di sollevamento di vari materiali pesanti. Adotta un azionamento pneumatico, che non solo garantisce una velocità di sollevamento stabile ma non richiede alimentazione elettrica. È particolarmente adatto per infiammabili, esplosivi o occasioni in cui l'alimentazione è scomoda; dotato di molteplici dispositivi di protezione di sicurezza, come protezione da sovraccarico, limitatore di corsa, ecc., per garantire assoluta sicurezza durante il funzionamento.
Il paranco pneumatico industriale GTH500 Gaston è ampiamente utilizzato in varie situazioni in cui è necessario sollevare oggetti pesanti, come linee di produzione di fabbrica, magazzini, banchine, ecc. Può essere utilizzato con vari ganci e imbracature per ottenere una movimentazione rapida e sicura dei materiali.

Richiedi un preventivo

Parametri dettagliati

Caratteristiche prestazionali dei paranchi pneumatici

Pressione dell'aria (PSI)	Pressione dell'aria (MPa)	Massima potenza (HP)	Velocità libera (giri/min)	Velocità alla massima potenza (giri/min)	Coppia alla massima potenza (NM)	Consumo di gas alla massima potenza (m²/min)	Coppia di arresto e coppia di avvio (NM)
40	0.28	45%	80%	30%	37,50%	45%	45%
50	0.35	56%	84%	44%	52,40%	56%	56%
60	0.4	67%	88%	58%	65,90%	67%	67%
70	0.48	78%	92%	72%	78,30%	78%	78%
80	0.55	89%	96%	86%	89,60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109,60%	110%	110%


la figura mostra le tipiche curve di coppia e potenza del motore pneumatico sotto due diverse pressioni dell'aria. La coppia di velocità e la potenza del motore diminuiscono al diminuire della pressione dell'aria.	La figura mostra le curve di coppia e velocità del motore sotto due diverse pressioni dell'aria. La velocità e la coppia del motore diminuiscono al diminuire della pressione dell'aria. La coppia diminuisce notevolmente, mentre la velocità del motore diminuisce leggermente al diminuire della pressione.

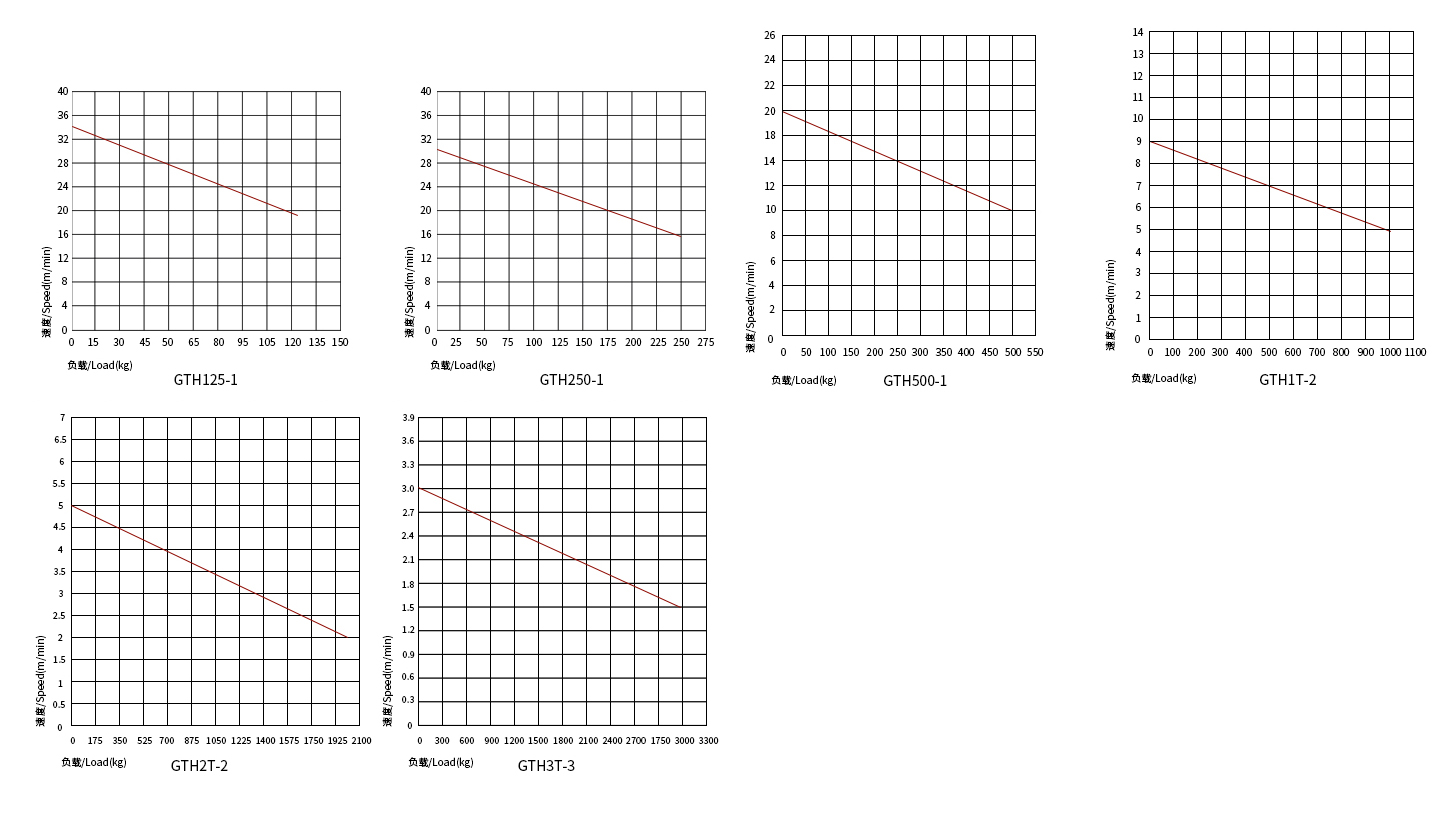

Grafico della curva di prestazione

Scheda Tecnica

Muffa	Unitàà	GTH125-1		CTH250-1		GTH500-1		GTH1T-2		GTH2T-2		GTH3T-3
Pressione dell'aria	MPa	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6
Carico	(KG)	125		250		500		1000		2000		3000
Numero di catene	radice	1		1		1		2		2		3
Potenza in uscita dal motore	(KW)	0.6	1	0.6	1	0.6	1	0.6	1	0.6	1	0.6	1
UNltezza di sollevamento	(M)	L'altezza standard è di 3 metri
Velocità di sollevamento a pieno carico	(m/min)	18	20	12	15	7	10	4	6	2.1	4.5	1.8	2.3
Velocità di sollevamento a vuoto	(m/min)	30	35	25	30	17	20	7	9	5	5.5	4	5
Velocità di discesa a pieno carico	(m/min)	27	36	13	15	16	17	10	11	5	6	5	6
Consumo di gas a pieno carico: aumentato	(m³/min)	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2
Consumo di gas a pieno carico in calo	(m³/min)	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5
Misura della catena	(mm)	6,3*19		6,3*19		6,3*19		6,3*19		7*21		6,3*19
Peso della catena	KG/metro	0.9		0.9		0.9		0.9		1.0		0.9
Peso standard (altezza di sollevamento 3 m)	(KG)	22		22		24		27		38		48
Lunghezza del tubo dell'aria del controller	(M)	La lunghezza standard è di 3 metri
Rumore a pieno carico: aumentato	(dB)	73	77	74	78	75	78	77	80	80	82	80	82
Rumore a pieno carico: ridotto	(dB)	80	83	80	83	84	86	85	88	85	88	85	88
Connettore tracheale	(In)	3/8NPT		3/8NPT		3/8NPT		3/8NPT		3/8NPT		3/8NPT
Dimensioni del tubo dell'aria (diametro interno)	(mm)	10		10		12		12		12		12


Dimensioni	Paranco pneumatico con dimensioni carrellate

Dimensioni

Modello	Unit	GTH125-1	GTH250-1	GTH500-1	GTH1T-1	GTH2T-2	GTH3T-3
UN	mm	616	616	616	616	635	616
B	mm	310	310	310	310	315	310
C	mm	128.6	128.6	128.6	128.6	146	128.6
D	mm	181.4	181.4	181.4	181.4	185	181.4
E	mm	145.5	145.5	145.5	145.5	140	145.5
F	mm	258	258	258	258	150	258
G	mm	105.5	105.5	105.5	105.5	295	105.5
J	mm	55.5	55.5	55.5	55.5	65	55.5
K	mm	23.5	23.5	23.5	23.5	26	23.5
H1	mm	460	460	460	460	500	460
H2	mm	260	260	260	260	165	260
φd	mm	35	35	35	35	48	35
N	mm	32	32	32	32	33	32

Paranco pneumatico	GTH125-1	GTH250-1	GTH500-1	GTH1T-1	GTH2T-2
Auto a piedi	QDC-125	QDC-125	QDC-125	QDC-125	QDC-2
A	315	315	315	315	325
B	111	111	111	111	125
b Intervallo di larghezza della carreggiata corrente	80-115	80-115	80-115	80-115	80-120
bm	168	168	168	168	168
C	205	205	205	205	218
D	90	90	90	90	110
E	240	240	240	240	240
F	71	71	71	71	71
G	120	120	120	120	120
H Distanza minima	550	550	550	550	565
J	50	50	50	50	93
K	23.5	23.5	23.5	23.5	26
L	128.6	128.6	128.6	128.6	146
M	180	180	180	180	185
N	889	889	889	889	33
P	174	174	174	174	140
Φ	38	38	38	38	48
