Descrizione del prodotto:
Parametri del prodotto motore pneumatico a palette AMV0.68:
Potenza: 0,68 kW, potenza: 0,93 HP, coppia: 2,2 Nm, velocità libera: 3000 giri/min, consumo d'aria: 900 l/min, peso: 3,1-4,7 kg (diversi metodi di installazione, pesi diversi), sono disponibili tre metodi di installazione: verticale, orizzontale, flangia, valvola di controllo manuale opzionale, freno, riduttore, controller.
Caratteristiche standard:
L'uso dell'aria compressa come fonte di alimentazione è sicuro e a prova di esplosione. Il prodotto ha un certificato antideflagrante e soddisfa gli standard di sicurezza nazionali. L'alta velocità e la coppia elevata non bruciano a causa del sovraccarico. La velocità viene regolata in modo continuo. La valvola di controllo viene utilizzata per commutare l'avvio, la regolazione e l'arresto e la direzione può essere invertita istantaneamente. Il motore è progettato per essere chiuso nel suo insieme e può essere utilizzato in ambienti polverosi, umidi e difficili. È ampiamente utilizzato nell'industria chimica, nei semiconduttori, nei cristalli, nei prodotti petrolchimici, nella tecnologia biochimica, nelle fabbriche di vernici, nei macchinari automatizzati e in altri settori.
Ambiente di lavoro:
Fluido: aria compressa
Utilizzando pressione: 5Kg/cm 2 (70psi)
Pressione massima di esercizio: 6Kg/cm 2 (85psi)
Temperatura ambiente: -10°C~ 70°C (può essere utilizzato solo in uno stato senza congelamento)
Olio lubrificante: IS0VG32 o simile. (È necessario aggiungere olio con nebbia d'olio, 2~3 gocce al minuto).
Uso continuo: sì (non può funzionare continuamente senza carico).
Velocità consigliata: (0,3~1) x velocità di uscita massima.
Parametri dettagliati
Modello | Rapporto di trasmissione | Data alla massima potenza | Dati alla coppia massima | Peso (chilogrammi) | ||||||||
Energia | Coppia | Velocità | Consumo d'aria | Coppia massima | Verticale | Orizzontale | Flangia | |||||
H P | chilowatt | N.m | lbf.ft | giri/min | l/min | N.m | lbf.ft | KG | KG | KG | ||
AMV0.68 | 0.93 | 0.68 | 2.2 | 1.6 | 3000 | 830 | 3.5 | 2.6 | 3.1 | 2.7 | 4.7 | |
1/3 | 6 | 4.5 | 1000 | 900 | 8 | 5.9 | 11.2 | 9.5 | ※ | |||
1/5 | 10 | 7.5 | 600 | 14 | 10.3 | |||||||
1/10 | 20.5 | 15.1 | 300 | 31 | 22.9 | |||||||
1/20 | 40 | 29.2 | 150 | 65 | 48 | 13.6 | 13.8 | |||||
1/60 | 115.5 | 85.2 | 50 | 187 | 138 |

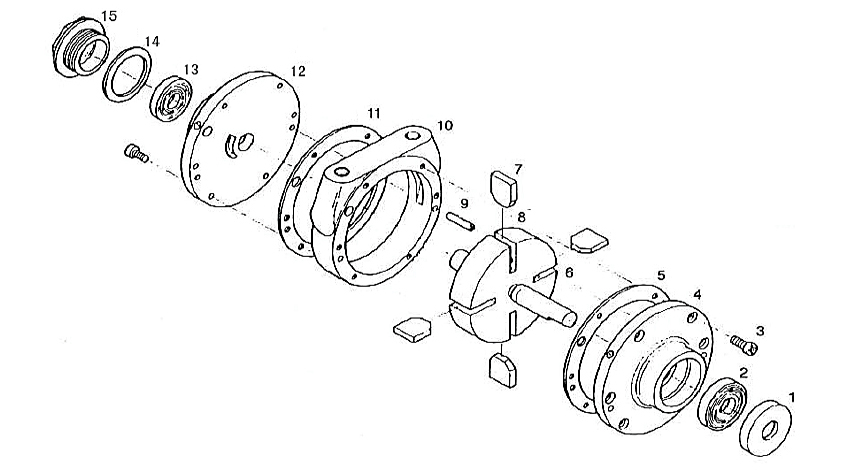

NO. | Nome | Quantità | NO. | Nome | Quantità |
1 | Sigillo di semi | 1 | 10 | Alloggiamento | 1 |
2 | Cuscinetto lato trasmissione | 1 | 11 | E guarnizione del tappo | 1 |
3 | Vite | 6 | 12 | Piastra terminale della perlina | 1 |
4 | Piastra terminale di trasmissione | 1 | 13 | Cuscinetto lato trasmissione | 1 |
5 | Guarnizione del corpo | 1 | 14 | O-ring | 1 |
6 | Rotore | 1 | 15 | Tappo terminale della perlina | 1 |
7 | Vano | 4 | |||
8 | Molla a palette | 2 | |||
9 | Spina di centraggio | 2 |
