Descrizione del prodotto:
  Parametri del prodotto motore pneumatico riduttore AMC16:
  Potenza: 16KW, potenza: 21,3HP, coppia: 59N.m, velocità libera: 3900RPM, consumo d'aria: 7620L/min, peso: 80KG (diversi metodi di installazione, pesi diversi), sono disponibili tre metodi di installazione: verticale, orizzontale, a disco tipo, valvola di controllo manuale opzionale, freno, riduttore, controller.
     Caratteristiche standard:
  L'uso dell'aria compressa come fonte di alimentazione è sicuro e a prova di esplosione. Il prodotto ha un certificato antideflagrante e soddisfa gli standard di sicurezza nazionali. L'alta velocità e la coppia elevata non bruciano a causa del sovraccarico. La velocità viene regolata in modo continuo. La valvola di controllo viene utilizzata per commutare l'avvio, la regolazione e l'arresto e le direzioni avanti e indietro possono essere immediatamente invertite. Il motore è progettato per essere chiuso nel suo insieme e può essere utilizzato in ambienti polverosi, umidi e difficili. È ampiamente utilizzato nell'industria chimica, nei semiconduttori, nei cristalli, nei prodotti petrolchimici, nella tecnologia biochimica, nelle fabbriche di vernici, nei macchinari automatizzati e in altri settori.
     Ambiente di lavoro:
  Fluido: aria compressa
  Utilizzando pressione: 5Kg/cm     2    (70psi)
  Pressione massima di esercizio: 6Kg/cm     2    (85psi)
  Temperatura ambiente: -10°C~ 70°C (può essere utilizzato solo in uno stato senza congelamento)
  Olio lubrificante: IS0VG32 o simile. (È necessario aggiungere olio con nebbia d'olio, 2~3 gocce al minuto).
  Uso continuo: sì (non può funzionare continuamente senza carico).
  Velocità consigliata: (0,3~1) x velocità di uscita massima.
Parametri dettagliati
| Modello | Pressione di esercizio (Mpa) | Energia | Velocità | Coppia | Consumo d'aria | Rotazione | Peso (chilogrammi) | Dimensioni del tubo di ingresso (mm). | |||||
| Velocità libera | Al massimo. HP | Coppia massima | |||||||||||
| HP | chilowatt | giri/min | Nm | Ibf. piedi | litri/MIN | CFM | Verticale | Orizzontale | |||||
| AMC16 | 0.4 | 12 | 9 | 3400 | 2250 | 39 | 28.8 | 4380 | 154.7 | Bidirezionale | 80 | 80 | 45 |
| 0.5 | 16.6 | 12.5 | 3700 | 2470 | 49 | 36.2 | 5880 | 207.6 | |||||
| 0.63 | 21.3 | 16 | 3900 | 2600 | 59 | 43.5 | 7620 | 269.1 | |||||
| 0.7 | 26 | 19.5 | 4050 | 2650 | 70.5 | 52 | 9000 | 317.8 | |||||

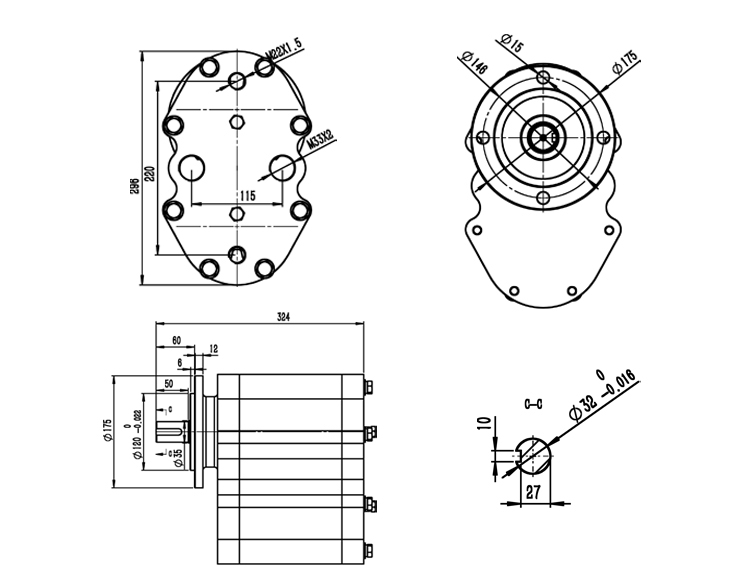

Vista in pianta schematica:

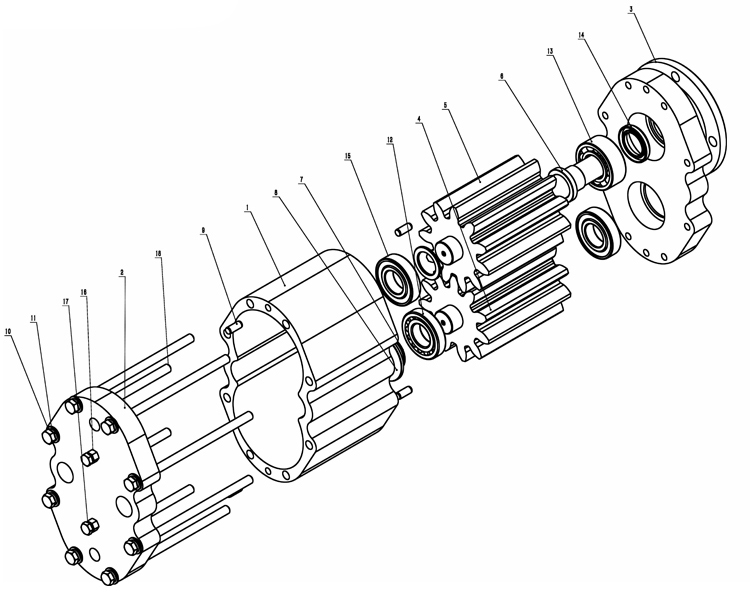

Schema di suddivisione del prodotto:


| NO. | Nome | Quantità | NO. | Nome | Quantità |
| 1 | Alloggiamento | 1 | 10 | Guarnizione piatta | 8 |
| 2 | Coperchio dell'estremità di ingresso | 1 | 11 | Rondella elastica | 8 |
| 3 | Copertura terminale della flangia | 1 | 12 | Cuscinetto a rulli conici | 1 |
| 4 | Ingranaggio condotto | 1 | 13 | Cuscinetto a sfere a contatto obliquo a doppia corona | 1 |
| 5 | Ingranaggio principale | 1 | 14 | Sigillo di grasso | 1 |
| 6 | Anello congiunto | 2 | 15 | Cuscinetto a sfere a gola profonda | 2 |
| 7 | Rondella sottile | 2 | 16 | Dado esagonale | 2 |
| 8 | Guarnizione di regolazione | 1 | 17 | Viti a testa esagonale completamente filettata | 2 |
| 9 | Perno dritto | 4 | 18 | Bullone a testa esagonale | 8 |
