The Hidden Powerhouse: scoprire il mondo dei motori pneumatici di spostamento positivo

I. Introduzione

UN. Hook: la potenza dell'aria compressa

Nel mondo dell'automazione industriale e dei macchinari specializzati, il ruggito di un motore potente o il ronzio di un motore elettrico spesso sono al centro della scena. Tuttavia, in silenzio ed efficiente, un'altra forza è stata in gioco per decenni, offrendo vantaggi unici in cui le fonti di potere convenzionali non sono all'altezza: il potere dell'aria compressa. Questo medio invisibile, ma potente, guida una classe di dispositivi noti come motori pneumatici, fungendo da eroi non celebrati in innumerevoli applicazioni.

B. Cosa sono Motori pneumatici a spostamento positivo ?

A Motore pneumatico a spostamento positivo è un dispositivo meccanico che converte l'energia dell'aria compressa in movimento rotante meccanico. A differenza dei motori dell'aria in stile turbina che si basano sul flusso dinamico dell'aria sopra le lame, i motori a spostamento positivo operano su un principio volumetrico. Traspitano un volume fisso di aria compressa, consentono di espanderlo e quindi scaricarlo, usando il differenziale di pressione risultante per creare un movimento rotante continuo. Questa differenza fondamentale offre loro caratteristiche e vantaggi distinti, in particolare in ambienti esigenti.

C. Breve storia ed evoluzione

Il concetto di usare l'aria compressa per le date di potenza indietro, con le prime applicazioni in minerario e tunneling. Lo sviluppo di motori pneumatici pratici ottenne trazione nel XIX secolo, guidato dalla necessità di fonti di energia più sicure e robuste in condizioni pericolose in cui le scintille dei motori elettriche rappresentavano un rischio significativo. Nel tempo, i progetti si sono evoluti da semplici meccanismi guidati da pistone a motori a palette e ingranaggi più sofisticati, ognuno dei quali offre profili di prestazione specifici adatti a una gamma di applicazioni industriali e specializzate.

D. Importanza e panoramica delle applicazioni comuni

I motori pneumatici a spostamento positivo sono indispensabili nelle industrie in cui la sicurezza, la durata e il controllo preciso sono fondamentali. Si trovano comunemente strumenti manuali di alimentazione nella produzione, paranchi nella movimentazione dei materiali, miscelatori in impianti chimici e attrezzature specializzate in impianti di trasformazione medica e alimentare. La loro intrinseca sicurezza nelle atmosfere esplosive e la loro capacità di bloccarle senza danni rendono una scelta preferita in molti contesti operativi impegnativi.

E. Ambito da articolo e ciò che il lettore imparerà

Questo articolo approfondirà i principi fondamentali che regolano i motori pneumatici di spostamento positivo, esplorerà i loro vari tipi, evidenzia i loro vantaggi e limiti chiave e descrive in dettaglio le loro diverse applicazioni. Copriremo anche i criteri di selezione essenziali e le pratiche di manutenzione, concludendo con uno sguardo alle tendenze future in questa tecnologia vitale.

Ii. Fondamenti di funzionamento motorio pneumatico

A. Aria compressa come fonte di energia

1. Proprietà dell'aria compressa rilevante per i motori: L'aria compressa funge da fluido di lavoro, immagazzinando energia potenziale che viene convertita in energia cinetica. Le sue proprietà chiave per il funzionamento del motore includono la sua compressibilità (consentendo l'accumulo di energia), la sua capacità di espandere (guidare il motore) e la sua viscosità relativamente bassa (facilitare il flusso).
2. Ruolo della pressione dell'aria e del flusso: Le prestazioni di un motore pneumatico dipendono direttamente dalla pressione dell'aria fornita e dalla portata. La pressione detta la forza disponibile per guidare il motore, mentre la portata (volume dell'aria per unità di tempo) determina la velocità del motore. La pressione più elevata generalmente porta a una coppia più elevata e un flusso più elevato porta a una velocità più elevata.

B. Principio di spostamento positivo spiegato

1. Come viene intrappolato ed espanso un volume fisso di aria: Il nucleo dello spostamento positivo risiede nel design del motore, che crea camere sigillate. L'aria compressa entra in queste camere, spingendo un elemento mobile (come una para o un pistone). Man mano che l'elemento si muove, il volume della camera aumenta, consentendo all'aria di espandere e trasferire la sua energia. Una volta che l'aria ha svolto il suo lavoro, è esaurita e il ciclo si ripete. Questo "spostamento positivo" garantisce che un volume d'aria specifico sia utilizzato in ciascun ciclo, fornendo movimento prevedibile e controllato.
2. Confronto con altri tipi di motori (ad es. Turbine - brevemente): A differenza delle turbine pneumatiche, che usano il flusso continuo dell'aria per girare un rotore (simile a un mulino a vento), i motori a spostamento positivo si basano su volumi discreti di aria che agiscono su parti in movimento. Ciò li rende generalmente più efficienti a velocità più basse e in grado di coprire coppie di partenza più elevate rispetto a turbine di dimensioni simili.

C. Componenti chiave (generale)

Mentre i progetti specifici variano, la maggior parte dei motori pneumatici a spostamento positivo condividono componenti essenziali comuni:

1. Rotore/albero: Il componente rotante centrale che converte la forza lineare dall'aria in espansione in movimento rotazionale, fornendo energia all'uscita.
2. Alloggio: L'involucro esterno che racchiude tutti i componenti interni, fornendo integrità strutturale e contenente l'aria compressa.
3. Porte di ingresso/scarico: Aperture attraverso le quali l'aria compressa entra nel motore e viene espulsa l'aria spesa.
4. Elementi di sigillatura: Componenti come O-ring, guarnizioni e lavorazione precisa che impediscono la perdita d'aria tra le camere e garantiscono un funzionamento efficiente.

Iii. Tipi di motori pneumatici a spostamento positivo

I motori pneumatici a spostamento positivo sono disponibili in diverse configurazioni, ciascuno adatto a diverse applicazioni in base alle loro caratteristiche operative uniche.

A. MOTORI DI VANE

1. Descrizione e costruzione: I motori a vite sono costituiti da un rotore cilindrico montato eccentricamente all'interno di un alloggiamento cilindrico più grande. Le palette rettangolari sono montate in slot radiali nel rotore.
2. Come funzionano: Mentre l'aria compressa entra nel motore, spinge contro le palette, costringendole verso l'esterno contro la parete abitativa a causa della forza centrifuga. L'aria si espande quindi nelle camere a forma di mezzaluna formata tra il rotore, le palette e l'alloggiamento, causando il giro del rotore. Mentre il rotore gira, le palette scivolano indietro nelle loro fessure e l'aria esaurita è esaurita.
3. Vantaggi: I motori a banco sono compatti, offrono una buona coppia di partenza, sono facilmente reversibili modificando la direzione del flusso d'aria e possono funzionare a velocità relativamente elevate.
4. Svantaggi: Sono suscettibili di indossare le palette e gli alloggi a causa dell'attrito e si possono verificarsi perdite d'aria se le guarnizioni si degradano, portando a una ridotta efficienza.
5. Applicazioni comuni: Ampiamente utilizzato negli strumenti manuali come smerigliatrici, esercitazioni, cacciaviti e chiavi a impatto a causa della loro dimensione compatta e ad alto rapporto potenza-peso.

B. motori a pistone

I motori a pistoni sono generalmente più robusti e offrono una coppia più alta a velocità più basse.

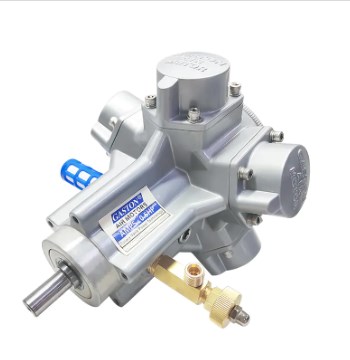

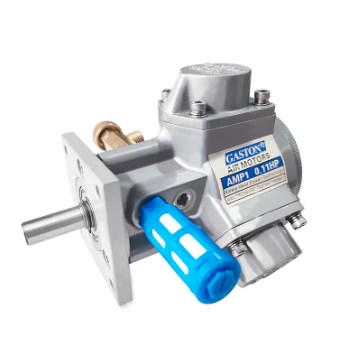

1. Motori a pistoni radiali:
   1. Descrizione e costruzione: Questi motori dispongono di pistoni multipli (in genere da 3 a 6 o più) disposti radialmente attorno a un albero a gomito centrale.
   2. Come funzionano: L'aria compressa è diretta in sequenza verso ciascun pistone, costringendolo verso l'esterno. Questo movimento lineare viene convertito in movimento rotante dall'albero a gomiti, simile a un motore a combustione interna.
   3. Vantaggi: I motori a pistoni radiali sono noti per la loro produzione di coppia elevata, eccellenti prestazioni a bassa velocità e costruzione robusta. Sono molto resistenti e possono gestire carichi pesanti.
   4. Svantaggi: Tendono ad essere più grandi e più pesanti dei motori a bande per una data potenza e sono generalmente più complessi nel design.
   5. Applicazioni comuni: Ideale per applicazioni che richiedono una coppia elevata e un controllo preciso a velocità più basse, come paranchi, argani, miscelatori e grandi macchinari industriali.
2. Motori a pistoni assiali (meno comuni per pneumatico):
   1. Breve descrizione: Sebbene più diffusi nei sistemi idraulici, esistono progetti di pistone assiale per motori pneumatici ma sono meno comuni. In genere coinvolgono pistoni disposti parallelamente all'albero di trasmissione, agendo su una piastra di swash o una piastra oscillata per generare movimento rotante.

C. Motors Gear

1. Descrizione e costruzione: I motori a ingranaggi pneumatici in genere sono costituiti da due ingranaggi di meshing (esterni o interni) racchiusi all'interno di un alloggiamento.
2. Come funzionano: L'aria compressa entra nel motore ed è intrappolata nelle tasche tra i denti degli ingranaggi e l'alloggiamento. Mentre gli ingranaggi ruotano, l'aria viene trasportata e quindi rilasciata attraverso la porta di scarico. Il flusso continuo di aria dentro e fuori da queste tasche crea la forza di rotazione.
3. Vantaggi: I motori a marcia sono semplici nel design, molto robusto e generalmente adatti per applicazioni ad alta velocità. Sono meno inclini a indossare rispetto ai motori di padella in alcune condizioni.
4. Svantaggi: In genere offrono una coppia di partenza più bassa rispetto ai motori a palette o a pistoni e possono essere meno efficienti a velocità molto basse.
5. Applicazioni comuni: Utilizzato in applicazioni che richiedono una velocità costante e una coppia moderata, come trasportatori, piccole pompe e alcune attrezzature di miscelazione.

D. motori a diaframma (meno comuni come rotante, più per l'azione lineare)

Sebbene utilizzato principalmente per l'attuazione lineare (ad esempio, nelle valvole o nelle pompe), esistono alcuni motori del diaframma rotante. Usano la deflessione di un diaframma flessibile per guidare un meccanismo che traduce il movimento lineare in movimento rotante. Questi sono meno comuni come fonti di energia rotante primaria ma esemplificano il principio di spostamento positivo.

IV. Caratteristiche e vantaggi chiave

I motori pneumatici a spostamento positivo offrono diversi vantaggi convincenti che li rendono la scelta preferita in contesti industriali specifici.

A. Sicurezza in ambienti pericolosi

1. Operazione non parking: A differenza dei motori elettrici, i motori pneumatici non utilizzano l'elettricità e quindi non generano scintille durante il funzionamento. Questa è una caratteristica di sicurezza critica in ambienti contenenti gas, vapori o polvere infiammabili.
2. Natura a prova di esplosione: Il loro design intrinseco li rende intrinsecamente sicuri per l'uso in atmosfere esplosive (classificate come zone ATEX o equivalenti), riducendo significativamente il rischio di accensione.

B. Rapporto di potenza-peso elevato

I motori pneumatici possono fornire una potenza sostanziale rispetto alle loro dimensioni e peso, rendendoli ideali per strumenti e applicazioni portatili in cui lo spazio e il peso sono considerazioni critiche.

C. Avvio, fermata e inversione istantanei

Possono iniziare, fermarsi e invertire la direzione quasi istantaneamente semplicemente controllando l'alimentazione dell'aria. Questa rapida risposta è cruciale per le applicazioni che richiedono movimenti rapidi e precisi.

D. Velocità variabile e controllo della coppia

1. Semplice limitazione della fornitura d'aria: La velocità e la coppia di un motore pneumatico possono essere facilmente controllate regolando la pressione e il flusso dell'aria in arrivo. Ciò può essere ottenuto con valvole semplici, offrendo un funzionamento flessibile e intuitivo.

E. Protezione da sovraccarico (stallo senza danno)

Un vantaggio significativo è la loro capacità di bloccarsi in condizioni di sovraccarico senza sostenere danni. Quando il carico supera la capacità di coppia del motore, si ferma semplicemente. Una volta rimosso il sovraccarico, può riprendere il funzionamento senza richiedere un ripristino o una riparazione, a differenza dei motori elettrici che possono surriscaldarsi e esaurirsi.

F. Durabilità e robustezza

1. Tolleranza agli ambienti difficili (polvere, calore, umidità): I motori pneumatici sono intrinsecamente robusti e possono resistere a condizioni operative dure, comprese temperature elevate, ambienti polverosi e elevata umidità, che potrebbero compromettere i motori elettrici.

G. Funzionamento cool (espansione dell'aria raffredda il motore)

Man mano che l'aria compressa si espande all'interno del motore, provoca un effetto di raffreddamento. Ciò significa che i motori pneumatici sono generalmente più freddi dei motori elettrici, riducendo il rischio di surriscaldamento e estendendo la durata della vita, specialmente nel funzionamento continuo.

V. Svantaggi e limitazioni

Nonostante i loro numerosi vantaggi, anche i motori pneumatici di spostamento positivo hanno alcune limitazioni che devono essere considerate.

A. Efficienza energetica

1. Bassa efficienza rispetto ai motori elettrici: Generalmente, i motori pneumatici sono meno efficienti dal punto di vista energetico rispetto alle loro controparti elettriche. Il processo di compressione dell'aria stessa consuma una quantità significativa di energia e vi sono perdite intrinseche nel funzionamento del motore.
2. Consumo di aria compressa elevata: Per fornire energia, questi motori richiedono una fornitura continua e sostanziale di aria compressa, che può essere costosa da generare e mantenere.

B. Livelli di rumore

I motori pneumatici possono essere piuttosto rumorosi durante il funzionamento, principalmente a causa del rapido scarico dell'aria compressa. Silenziatori e silenziatori sono spesso tenuti a mitigare questo problema, specialmente in ambienti interni.

C. Requisiti di qualità dell'aria

1. Necessità di aria filtrata e lubrificata: Per prestazioni e longevità ottimali, i motori pneumatici richiedono aria compressa pulita, asciutta e spesso lubrificata. Contaminanti come umidità, sporcizia e olio possono causare usura, corrosione e blocchi.
2. Impatto dei contaminanti: La scarsa qualità dell'aria porta ad una maggiore manutenzione, una ridotta efficienza e un fallimento prematuro dei componenti motori.

D. Gestione dell'aria di scarico

1. Potenziale per rumore e nebbia di olio: L'aria esausta può essere forte e, se l'alimentazione dell'aria è lubrificata, può rilasciare una nebbia di petrolio nell'ambiente, che può richiedere sistemi di ventilazione o raccolta.

E. Costo dell'infrastruttura dell'aria compressa

L'implementazione di un sistema pneumatico richiede un investimento in compressori d'aria, essiccatori, filtri, regolatori e tubazioni di distribuzione, che possono essere un costo iniziale significativo e in corso.

Vi. Applicazioni di motori pneumatici a spostamento positivo

La combinazione unica di sicurezza, energia e controllo offerto da motori pneumatici a spostamento positivo li rende indispensabili in una vasta gamma di settori e applicazioni.

A. Strumenti industriali

Sono i cavalli di lavoro di molti seminari e linee di montaggio, alimentazione:

• Grinders: Per la rimozione e la finitura del materiale.
• Esercitazioni: Per un foro preciso noioso.
• Chiavi d'impatto: Per il fissaggio e l'allentamento ad alta torque.
• Cacciaviti: Per le attività di montaggio che richiedono coppia controllata.

B. Gestione dei materiali

La loro natura robusta e la capacità di gestire carichi pesanti li rendono ideali per:

• Paranchi: Per sollevare e abbassare gli oggetti pesanti in modo sicuro.
• Argani: Per i carichi di trazione e posizionamento.
• Trasportatori: Per i sistemi di trasporto di materiali di guida.

C. Miscelazione e agitazione

La caratteristica non parking è cruciale in ambienti con materiali infiammabili:

• Mixer di verniciatura: Garantire una coerenza uniforme senza rischio di accensione.
• Agitatori chimici: Mescolando sostanze corrosive o volatili in modo sicuro.

D. Industria alimentare e delle bevande

La loro capacità di resistere al lavaggio e operare in condizioni sterili è molto apprezzata:

• Capacità di lavaggio: Motori progettati per resistere all'acqua e agli agenti di pulizia.
• Ambienti sterili: Utilizzato nell'elaborazione e nell'imballaggio in cui l'igiene è fondamentale.

E. mining e costruzione

La loro durata e resistenza a condizioni difficili sono essenziali:

• Robustezza in condizioni difficili: Operando in modo affidabile in ambienti polverosi, bagnati e robusti.

F. Medical e farmaceutico

Le proprietà non magnetiche e la sicurezza sono fondamentali per applicazioni sensibili:

• Sterilizzazione: Può essere sterilizzato per l'uso in dispositivi medici.
• Proprietà non magnetiche: Sicuro per l'uso vicino a macchine MRI e altre apparecchiature elettroniche sensibili.

G. Industria automobilistica

Dalle linee di montaggio alle officine di riparazione, vengono utilizzate per vari compiti che richiedono energia e controllo affidabili.

Vii. Criteri di selezione per motori pneumatici

La scelta del giusto motore pneumatico prevede la valutazione di diversi fattori chiave per garantire prestazioni e longevità ottimali per una determinata applicazione.

Criterio	Descrizione
Requisiti di potenza e coppia	Determina la potenza di uscita e la coppia di uscita necessarie per l'applicazione. Ciò determinerà le dimensioni e il tipo del motore (ad esempio, la banderuola per una velocità più elevata, il pistone per una coppia più alta).
Gamma di velocità	Considera la velocità operativa richiesta e se è necessario il controllo della velocità variabile.
Consumo d'aria	Valutare il tasso di consumo d'aria del motore (CFM o L/min) per garantire che si allinei con la capacità di alimentazione dell'aria compressa disponibile. L'alto consumo può portare ad un aumento dei costi operativi.
Pressione operativa	Abbina la pressione operativa nominale del motore alla pressione del sistema disponibile.
Dimensioni e vincoli di peso	Considera le dimensioni fisiche e il peso del motore, in particolare per strumenti portatili o installazioni limitate allo spazio.
Condizioni ambientali	Valuta l'ambiente operativo per fattori come temperatura, umidità, polvere e presenza di materiali pericolosi, scegliendo un motore progettato per resistere a queste condizioni.
Esigenze di reversibilità	Determinare se l'applicazione richiede che il motore funzionasse sia in senso orario che in senso antiorario. La maggior parte dei motori di pale e pistone sono facilmente reversibili.
Manutenzione e manutenzione	Considera la facilità di manutenzione, la disponibilità di pezzi di ricambio e la durata prevista del motore.

Viii. Manutenzione e risoluzione dei problemi

Una corretta manutenzione è cruciale per garantire l'affidabilità e l'efficienza a lungo termine dei motori pneumatici di spostamento positivo.

A. lubrificazione regolare

La maggior parte dei motori pneumatici richiede lubrificazione, spesso attraverso un lubrificatore in linea che aggiunge una fine nebbia di olio all'aria compressa. Controlli e ricariche regolari del lubrificatore sono essenziali.

B. Filtrazione e regolamentazione dell'aria

Assicurarsi che l'alimentazione dell'aria compressa sia correttamente filtrata per rimuovere i contaminanti (sporco, ruggine, umidità) e regolare alla corretta pressione operativa. I filtri devono essere puliti o sostituiti regolarmente.

C. Ispezione per usura

Ispezionare periodicamente il motore per segni di usura su componenti come palette, pistoni, cuscinetti e sigilli. Affrontare prontamente eventuali problemi per prevenire ulteriori danni.

D. Problemi e soluzioni comuni

• Perdita di potere: Potrebbe essere dovuto all'insufficiente pressione/flusso dell'aria, componenti interni usurati (ad es. Vanes, guarnizioni) o filtri d'aria intasati.
• Consumo d'aria eccessivo: Spesso indica perdite d'aria interne a causa di guarnizioni usurate o componenti danneggiati.
• Surriscaldamento: Sebbene raro, può verificarsi se il motore è continuamente sovraccarico o se la lubrificazione è insufficiente.
• Rumore: Può indicare cuscinetti usurati, componenti disallineati o semplicemente la necessità di un silenziatore più efficace.

Ix. Tendenze e conclusioni future

A. progressi in efficienza e materiali

La ricerca in corso si concentra sul miglioramento dell'efficienza energetica dei motori pneumatici attraverso progetti avanzati, migliori tecnologie di tenuta e uso di nuovi materiali a bassa attrezzatura. Ciò mira a ridurre il consumo di aria compressa e renderli più competitivi con i motori elettrici in una gamma più ampia di applicazioni.

B. Integrazione con i sistemi di controllo

I motori pneumatici moderni vengono sempre più integrati con sofisticati sistemi di controllo, tra cui valvole e sensori proporzionali, consentendo una velocità, una coppia e un controllo di posizione più precisi. Ciò migliora la loro versatilità nei processi automatizzati.

C. Continua rilevanza nelle applicazioni di nicchia

Nonostante l'ascesa delle unità elettriche, i motori pneumatici a spostamento positivo continueranno a mantenere un luogo vitale in applicazioni di nicchia in cui la loro intrinseca sicurezza, robustezza e capacità di operare in ambienti duri o pericolosi rimangono senza pari.

D. Riepilogo dei benefici chiave e del loro valore duraturo

In sintesi, i motori pneumatici a spostamento positivo offrono una miscela unica di sicurezza, densità di potenza, controllo istantaneo e durata. La loro capacità di operare senza scintille, resistere a condizioni difficili e stallo senza danni li rende strumenti indispensabili in settori che vanno dalla produzione e nella costruzione alla trasformazione medica e alimentare.

E. Pensieri finali sul ruolo dei motori pneumatici nell'industria moderna

Sebbene forse non universalmente visibile come i motori elettrici, i motori pneumatici a spostamento positivo sono una testimonianza dell'ingegnosità dell'ingegneria. Continuano ad essere una soluzione affidabile, potente e sicura per i compiti critici, dimostrando che la potenza semplice ma efficace dell'aria compressa rimane una pietra miliare della moderna capacità industriale. Con l'avanzare della tecnologia, questi motori probabilmente continueranno a evolversi, diventando ancora più efficienti e integrati, garantendo il loro ruolo duraturo in un paesaggio industriale diversificato e esigente. .
